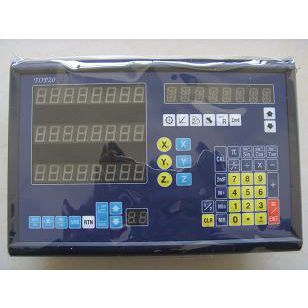

| 是否进口：否 | 品牌：SUNEFULL | 型号：TOP |
| 加工定制：是 | 测量精度：0.1u | 结构型式：集成式 |
| 显示方式：数字式 | 外形尺寸：308*194*80mm |
SF600光栅表使用说明
技术特点
SF-600型光栅表是一个六位显示的位置、控制、显示模块。可广泛应用于工业控制领域。
国际通用96×48×112mm标准机箱,六位0.56英寸数码管显示。
输入1和输入2构成双输入端,可识别相位为90度的脉冲编码器信号。
设定两个控制值，两路继电器输出、控制或报警。
可选4种继电器输出方式
可设定自动延时复位时间，实现自动延时复位功能
峰值显示功能
参数设定密码保护功能
当前计数值、设定值掉电不丢失
可设定倍率，确定输入脉冲与显示值之间的比例关系。
外接传感器：角、线位移光栅传感器，给传感器提供5V（100mA）、12V(30mA)电压（其他电压可定制）。
计数倍率：单倍频、双倍频、四倍频可选
技术参数
供电电压：AC220V 50HZ
输入阻抗：20K
脉冲频率：≤35K
倍率范围：0.00~999.999
显示范围：-199999~999999
脉冲电平：低电平：-50V~0.5V 高电平：5V~50V
脉冲宽度：最小2uS
触点容量：AC220V 3A，DC24V ***
安装方式：盘装卡入式 开孔尺寸：92×44mm
参数说明
Pn000：小数点的位置。可以根据计算单位的不同改变小数点的位置。默认在***位。
Pn001：计数倍率。是确定输入脉冲与显示值之间的比例关系。范围：0.000~999.999；默认值都为1.000。
Pn002：上限值。是使上继电器（J1）动作的计数值。默认值为100。
Pn003：下限值。是使下继电器（J2）动作的计数值。默认值为0。
Pn004： 计数方向。是设置旋转轴转向与数显器增减的关系。默认值为0。0表示正方向计数，1表示反方向计数。当出现旋转（运动）方向与计数方向不一致时，可通过调整该参数使其一致。
Pn005：初始值。是控制体初始的位置，显示值=初始值+计数值；默认值为0。
Pn006：参数保护密码。该参数非零时，参数受到保护，必须输入与该参数一致的密码才能进入参数页，进行参数的修改。默认值为0。
全零为无保护状态。非零为保护状态。
Pn007：继电器输出方式，默认值为0。
