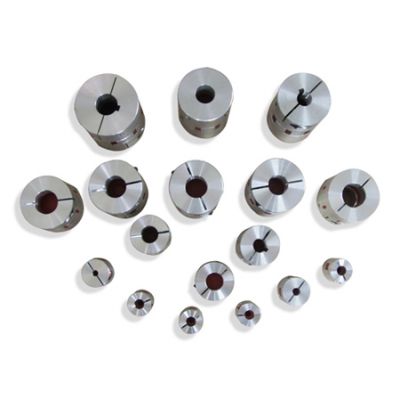

供应SFS4梅花联轴器厂家直销多种型号可加工定制

结构简单，安装方便，可吸收振动，补偿径向，角向和轴向偏差，一体化设计，常用于机床，升降平台，步进伺服系统，主轴传动。

价格 订货量

￥150.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥1

: 王女士
邮箱已验证

手机已验证; 𐂃𐂄𐂄****𐂇𐂈𐂉𐂆

微信在线

发货地：山东威海
发货期限：3天内发货
供货总量： 100个

在线联系获取最低报价

威海三丰电子科技有限公司入驻平台第13年

资质核验已核验企业营业执照

联系人： 王女士
邮箱已验证

手机已验证
所在地区：山东威海
主营产品：编码器,光栅尺,磁栅尺,联轴器

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

王女士
地址：

山东威海环翠区齐鲁大道127号

详细信息

获取最低报价微信在线

联轴器类型：梅花联轴器	品牌：SUNEFULL	型号：SFS4
公称转矩：5~190N.m	轴孔：外径不同轴径不同	是否进口：否
外形尺寸：不同型号尺寸不定mm	许用转速：6000~15000r/m

产品简介

特点：使用于联结空间同一平面上两轴线夹角β≤45°的传动场合。可分为单十字型、双十字型、可伸缩型和法兰型。具有传递扭矩大，使用寿命长，应用范围广等特点。它的应用特别是对冶金行业的技术改造及机械产品更新换代提供了在有利条件。中间采用方块体加滑动轴承可传递大扭矩，采用滚针轴承可提高转速，理论达到4000转／分钟。特殊设计更可达到10000转／分钟。

使用于各种通用机械的场合，转速可达1000mim

G型为单节式

GD型为双节式

每节转动角度为450

备注：成品孔径按客户要求制作，圆柱肖、开键槽、六角孔和方孔

使用范围：广泛用于轧钢机械、校平机械、轧辊机械、印刷机械、包装机械、木工机械、汽车行业、自动化设备等行业。

　　　　订货示例：规格X成品孔径05GX14

型号及规格				额定扭矩 Nm	d	D	L2	L1	C	L4	L3	a	b	Q	SW
规格 G	型号 G	规格GD	型号 GD	额定扭矩 Nm	d	D	L2	L1	C	L4	L3	a	b	Q	SW
	E5X10-G				5	10	30	15
	E6X12-G				6	12	30	15
01G	E6 x 16-G	01GD	D6 x 16-G	11.2	6	16	34	17	8	22	56	2	7.0	6	6
02G	E8 x 18-G	02GD	D8 x 18-G	15	8	18	40	20	11	22	62	2	9.0	8	8
03G	E10 x 20-G	03GD	D10 x 20-G	25	10	20	48	24	12	26	74	3	11.4	10	10
04G	E12 x 23-G	04GD	D12 x 23-G	45	12	23	56	28	13	30	86	4	13.8	12	12
05G	E14 x 25-G	05GD	D14 x 25-G	60	14	25	60	30	13	36	96	5	16.3	14	14
06G	E16 x 30-G	06GD	D16 x 30-G	71	16	30	68	34	16	36	104	5	18.3	16	16
07G	E18 x 32-G	07GD	D18 x 32-G	120	18	32	74	37	17	40	114	6	20.8	18	18
08G	E20 x 36-G	08GD	D20 x 36-G	140	20	36	82	41	18	46	128	6	22.8	20	20
09G	E22 x 38-G	09GD	D22 x 38-G	200	22	38	95	47.5	22	50	145	6	24.8	22	22
10G	E25 x44-G	10GD	D25 x 44-G	280	25	44	108	54	26	55	163	8	28.3	25	25
11G	E30 x48-G		D30 x 48-G		30	48
12G	E35 x58-G		D35 x 58-G		35	58
