光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件，转换为电讯号，然后经讯号处理电路处理后，输出相应位移量的数字讯号。。
波形输：
    正弦波，方波两种；正弦波一般为磁栅，方波为玻璃光栅。讯号输出中还有单波和双波也就是常说的单出讯号曲和双曲(单波：是2路TTL方波0°和90°；双波：是4路TTL方波°.90°.180°.270°)。

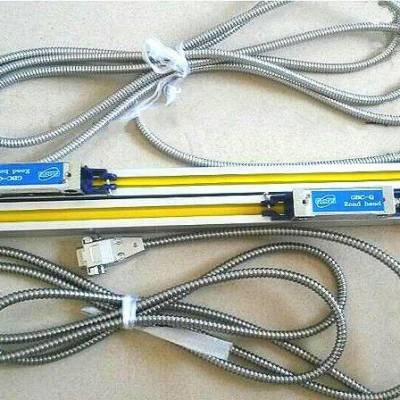

产品特点：
运行速度：每分种60米以上；
长距离传输：100米以上中间不须增加任何介面
滑动部分：采用五只轴承，优异的重复定位性
信号线：采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
尺身：采用铝合金型材，经阳极处理，尺头采用合金压铸，镀硬铬，耐腐蚀
防尘片：采用特种塑胶，耐刮，耐腐蚀，摩擦阻力小部件个体化：安装、保养、维护简易；防水、防尘性良好，使用寿命长
传感器：采用玻璃精密计量光栅作为测量基准器

读数头安装
在安装读数头时，如果发现安装条件非常的有限，可以考虑使用附件，如角铝、直板，首先应***读数头的基面达到安装要求，然后再安装读数头，其安装方法与主尺相似。***调整读数头，使读数头与光栅主尺平行度***在0.1mm之内，其读数头与主尺的间隙控制在1~1.5mm以内。安装完毕后，可以用大拇指接触度数头与光栅尺尺身表面是否平滑、平整。
